Tous les produits nécessaires à la CB ont été distribués par HAM INTERNATIONAL.Ils permettaient de satisfaire tout en chacun l'ensemble des besoins concernant la mesure et les différents réglages et contrôles de la station d'émission qu'elle soit fixe ou mobile.

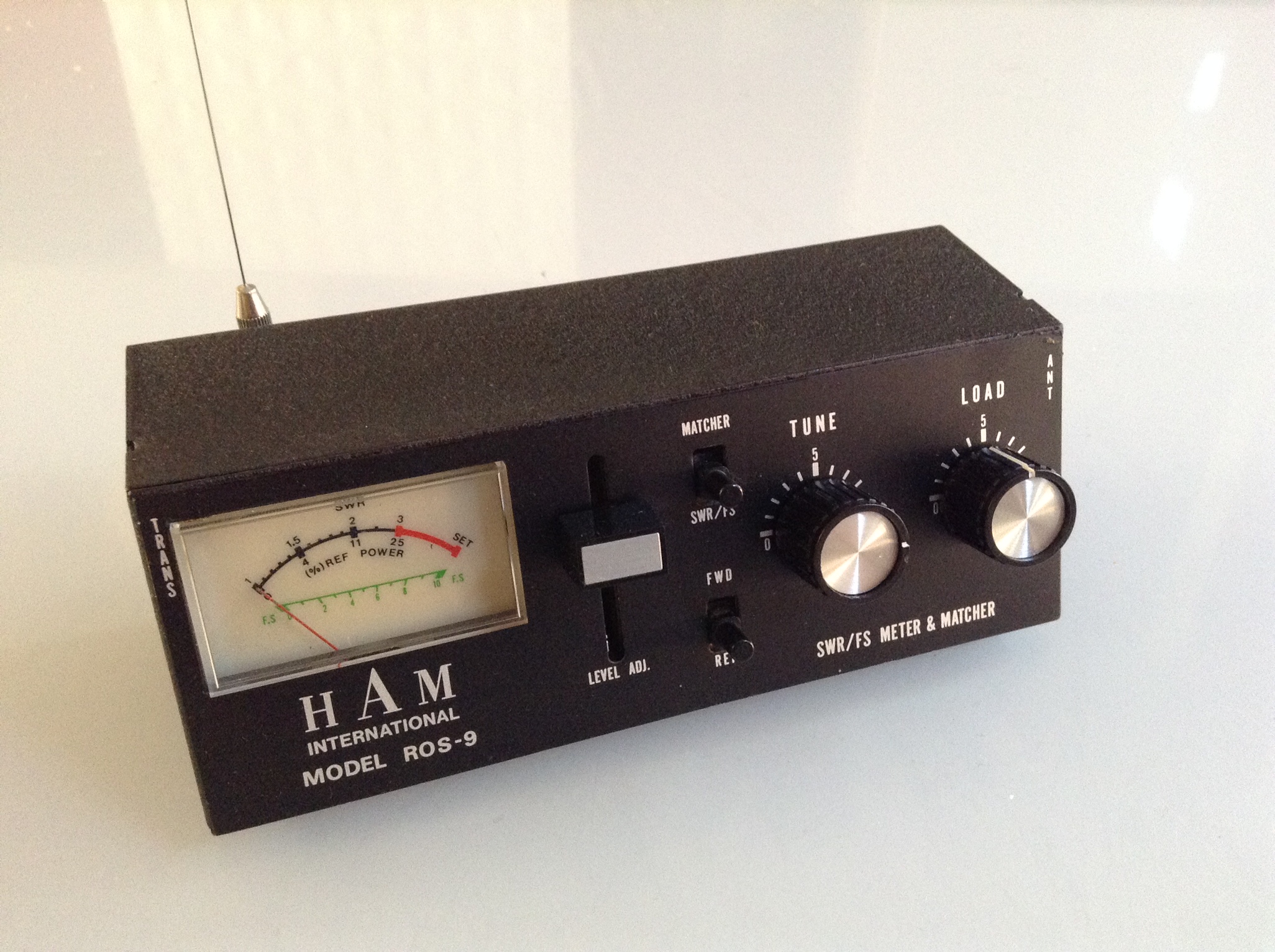

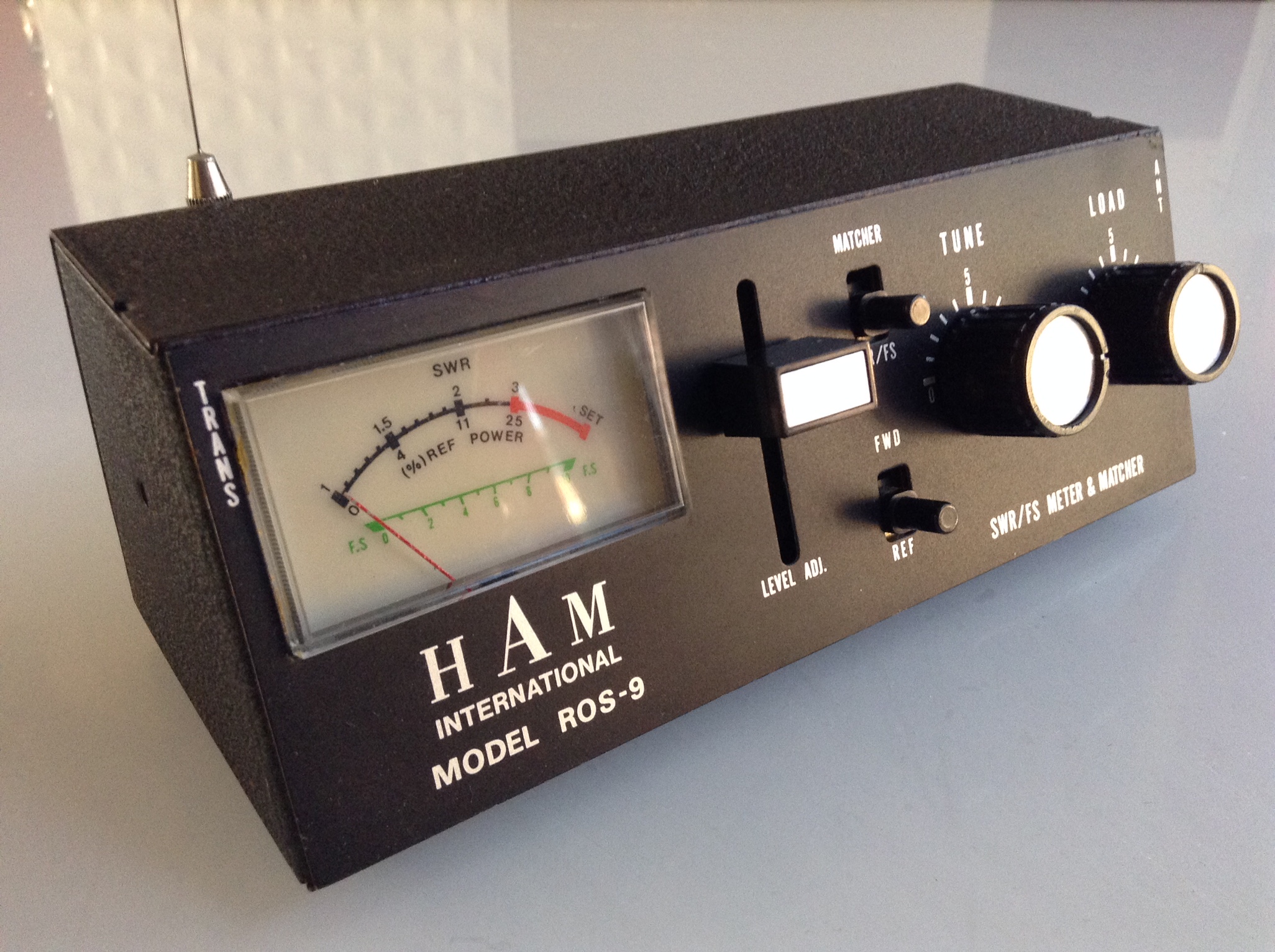

Le ROS-9
est un appareil milieu de gamme très complet avec un encombrement minimum.
Il permet 3 types de mesures en 1, le TOS mètre et ROS mètre, le Champmètre, ainsi qu'un Matcher,
Passons en revue ces 3 différentes fonctions.
1ére fonction:
Le rapport d'ondes stationnaires (ROS) et le taux d'ondes stationnaires (TOS)
expriment la qualité de l'adaptation d'antenne, à une ligne de transmission, coaxiale ou bifilaire.
La différence entre ROS (Rapport d'ondes stationnaires) et TOS (Taux d'ondes stationnaires)
et simplement l'unité de mesure, Le TOS s'exprime en % tandis que le ROS est un rapport (SWR)
qui se calcule par une formule mathématique sur laquelle nous n'allons pas nous étendre,
bref tout les cibistes savent que le SWR ne doit pas dépasser 1,5 ou 4% au delà, il y a un
risque d'endommager l'étage final de puissance de l'émetteur (PA), un mauvais TOS est aussi égal
à une mauvaise émission, car la puissance dévellopée revient à sa source.
Ce qui n'est pas le but final. Le ROS-9 affiche sur 2 échelles
les 2 mesures rapport et pourcentage.
La 2éme fonction:
Importante est la solution à la 1ére quand le résultat est mauvais (TOS,ROS)
alors deux possibilités s'offrent à nous, soit on accorde l'antenne à l'émetteur mais cela n'est pas
toujours possible.
Exemple: l'utilisation en limite de bande de la couverture de l'antenne,
reflexion dû à l'environnement de l'antenne (batiments etc...).
C'est la que le Matcher (boite d'accord) rentre en action, grace aux deux condensateurs ajustables
on peut accorder artificielement l'antenne et corriger le TOS, mais cela reste une solution de
rechange on préférera la premiére, car l'utilisation du Matcher est le résultat d'une perte de
puissance.
La 3éme fonction:

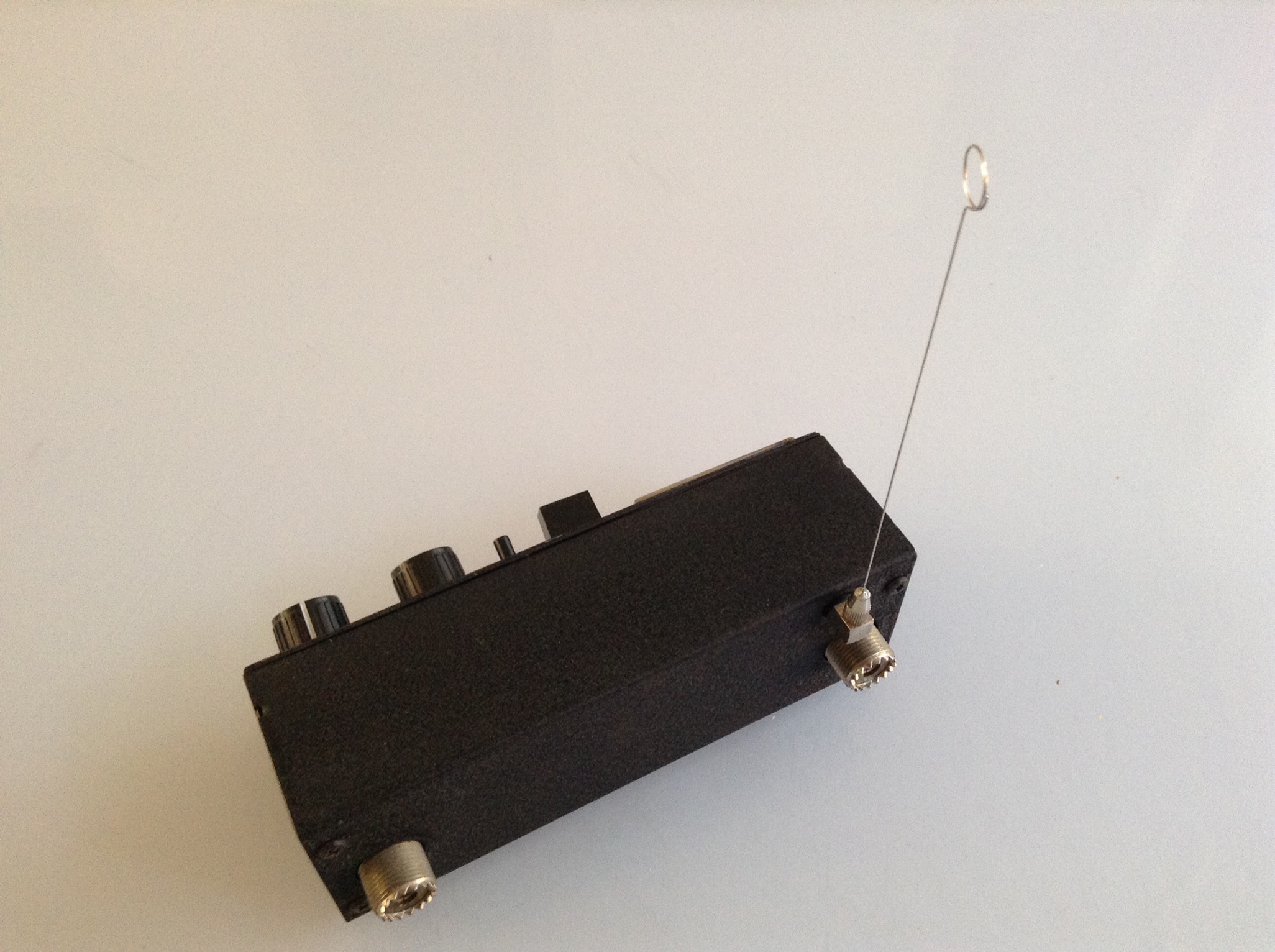

Le ROS-9 à un Champmètre intégré qui permet grace à sa petite antenne à visser
de mesurer le rayonnement électromagnétique autour des aériens, cablage, émetteur etc...

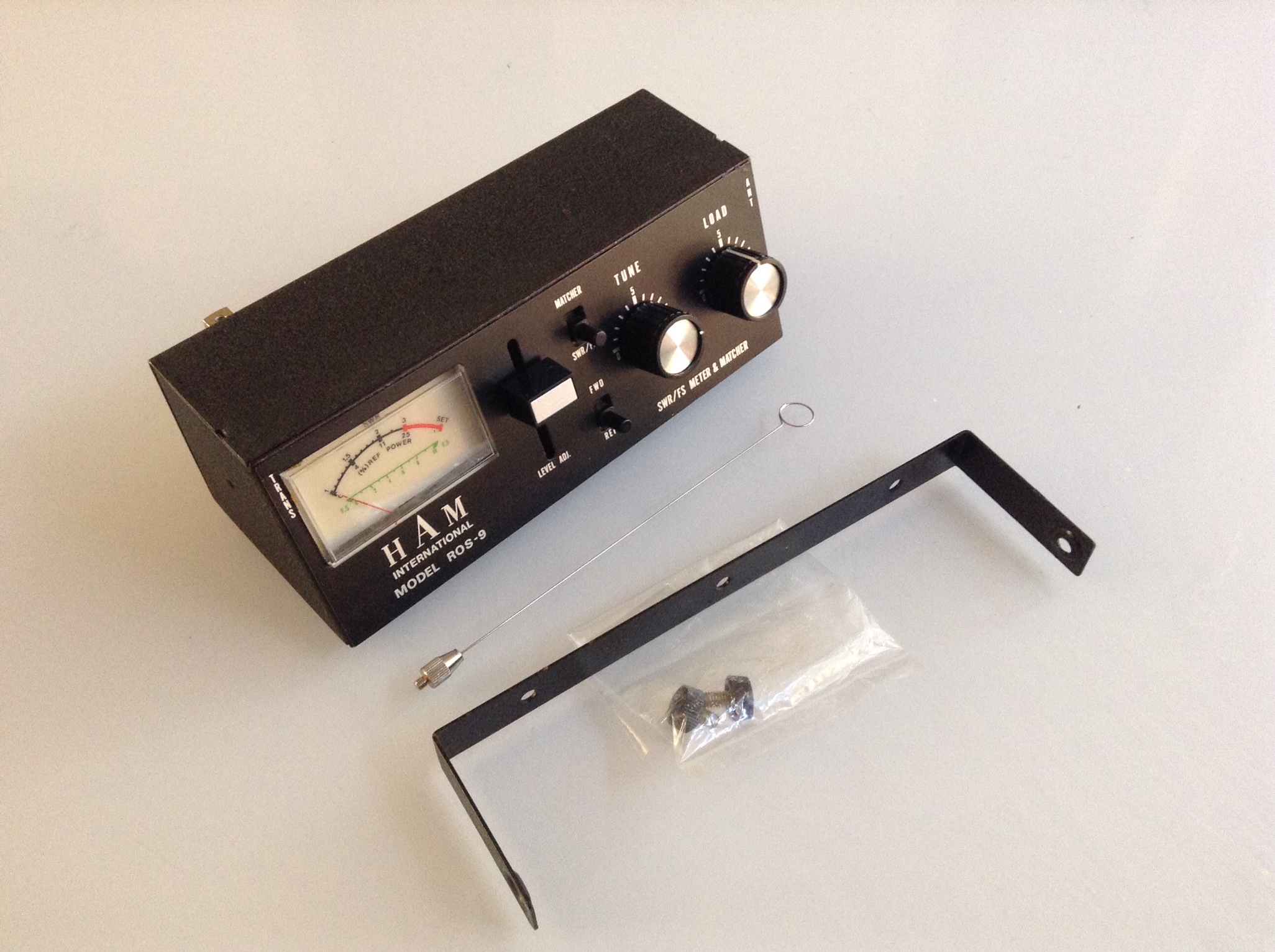

l'exemplaire que je posséde est en excellent état il a l'étrier de fixation, les molletes, et surtout l'antenne du champmètre souvent perdue au fil du temps est ici présente avec même le manuel d'utilisation qui indique la position des différents switch ainsi que le schéma et cerise sur le gâteau, l'emballage d'origine de chez HAM INTERNATIONAL.
