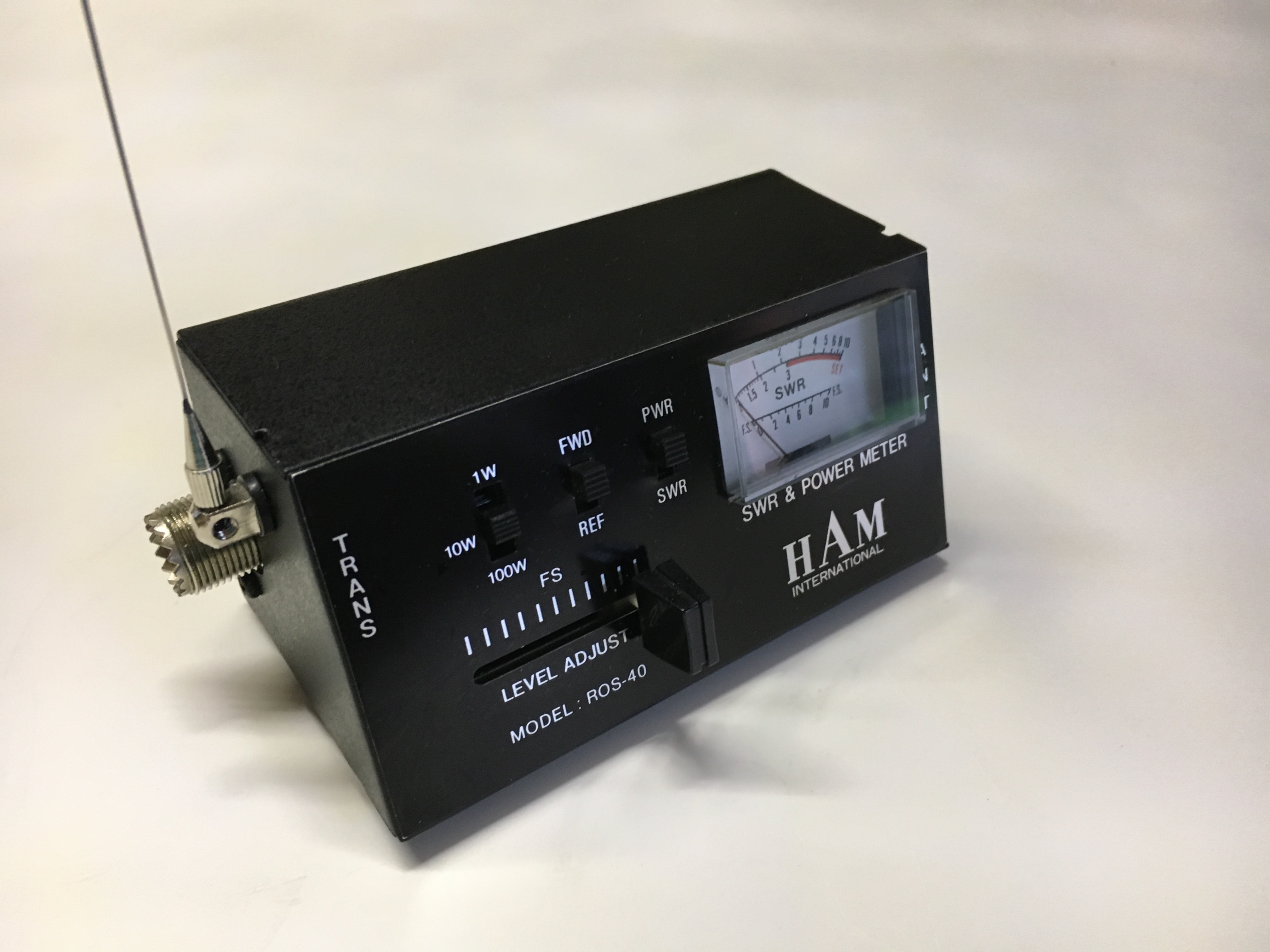

Le ROS-40

est le remplacant du ROS-4.

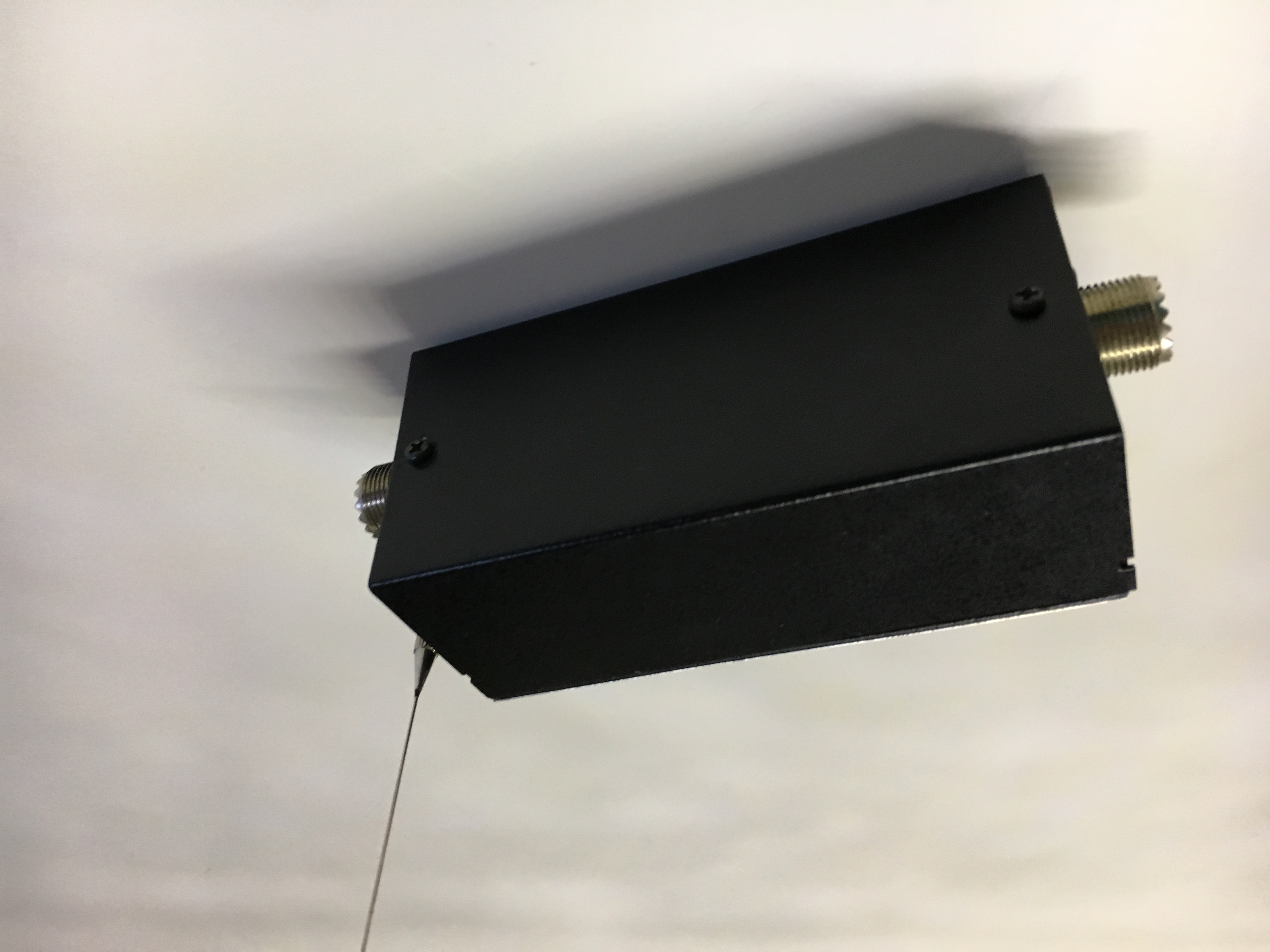

Avec comme principale différences les entrées et sorties SO239 placées au extrémités dans le sens longitudinal.

Il est à mon appréciation une version moins robuste et plus légére à la fabrication, ainsi qu'au design moins intéressant que le ROS-4.

Sa finitition est noir brillante pour la peinture et le marquage est fait au laser, contre l'habituelle sérigraphie blanche.
C'est un appareil milieu de gamme très complet avec un encombrement minimum.
Il permet 3 types de mesures en 1, le TOS mètre et ROS mètre, le Champmètre, ainsi qu'un Wattmètre, ce qui fait de par sa taille l'appareil de mesure idéal pour la voiture.

Passons en revue ces 3 différentes fonctions.


1ére fonction:
Le rapport d'ondes stationnaires (ROS) ou le taux d'ondes stationnaires (TOS) expriment la qualité de l'adaptation d'antenne, à une ligne de transmission, coaxiale ou bifilaire.
La différence entre ROS (Rapport d'ondes stationnaires) et TOS (Taux d'ondes stationnaires) et simplement l'unité de mesure, Le TOS s'exprime en % tandis que le ROS est un rapport (SWR) qui se calcule par une formule mathématique sur laquelle nous n'allons pas nous étendre, bref tout les cibistes savent que le SWR ne doit pas dépasser 1,5 ou 4% au delà, il y a un risque d'endommager l'étage final de puissance de l'émetteur (PA), un mauvais TOS est aussi égal à une mauvaise émission, car la puissance dévellopée revient à sa source. Ce qui n'est pas le but final.

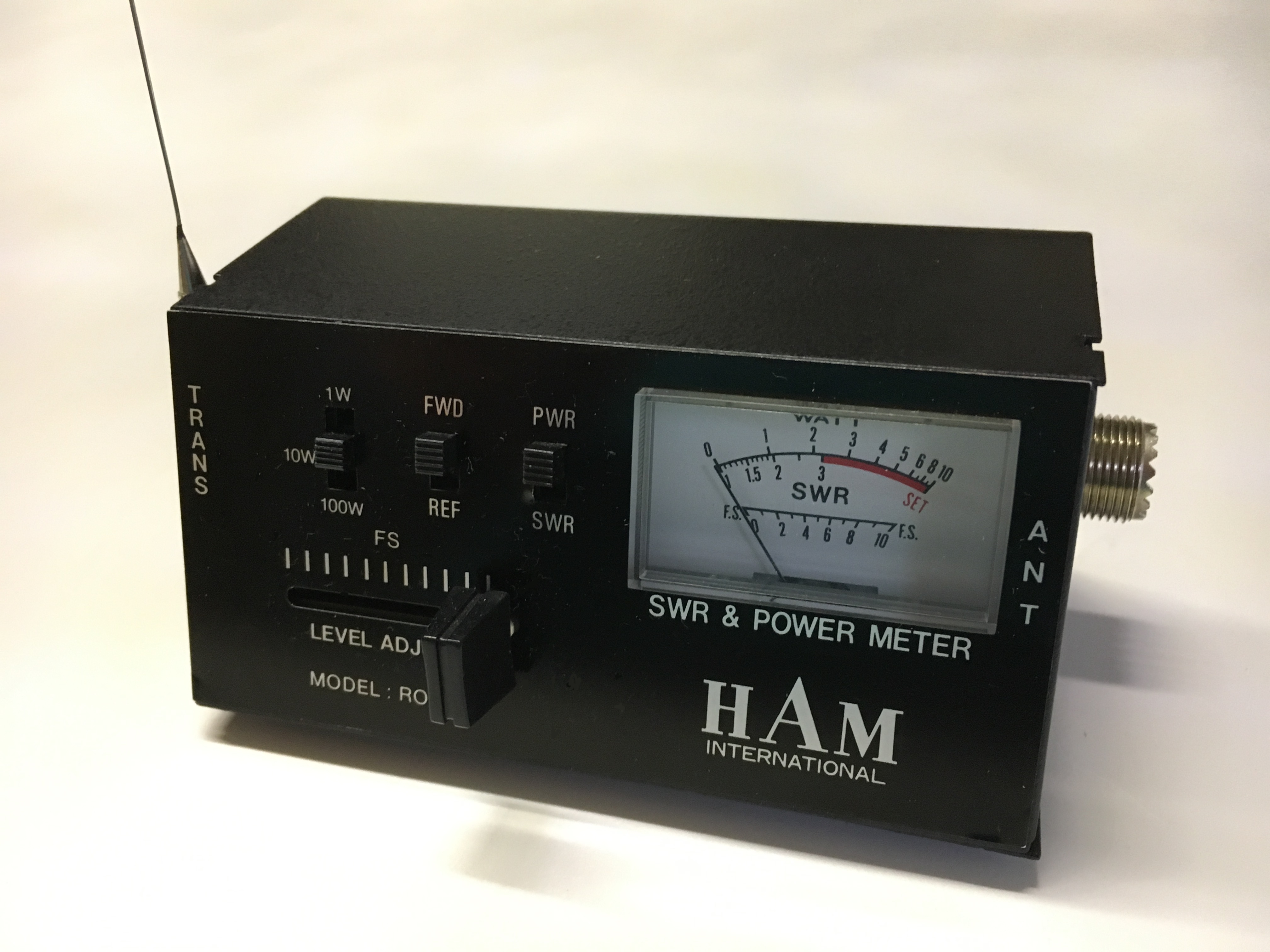

Le ROS-40 a un Vu-mètre moins intéressant que le ROS-4, les échelles de puissances sont représentées de façon plus simpliste (1 seule)


La 2éme fonction:
Un wattmètre sur 1 échelles de 0à 10W et 0 à 100W permet de mesurer la puissance de sortie de l'émétteur.


La 3éme fonction:

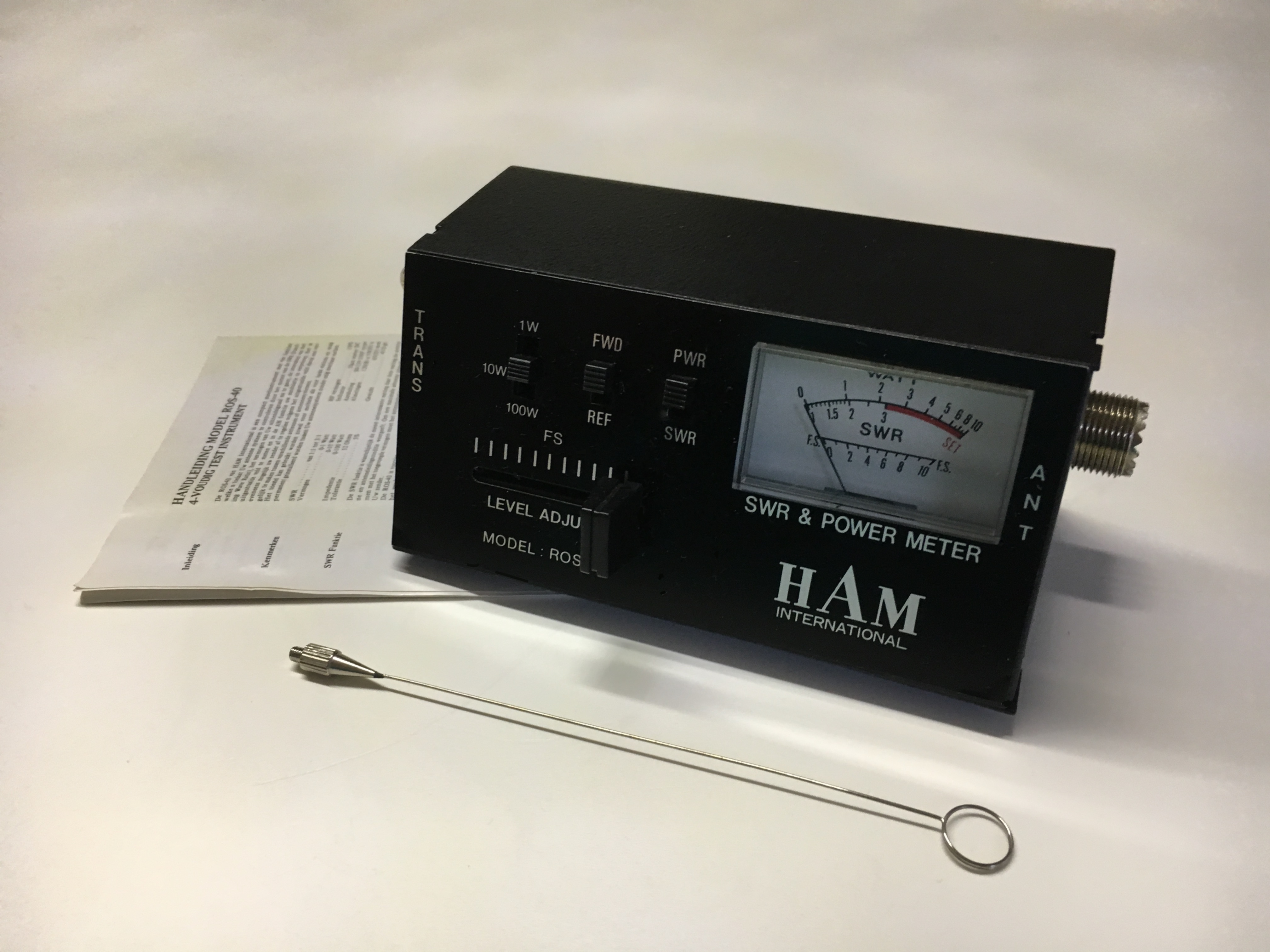

Le ROS-40 à un Champmètre intégré qui permet grace à sa petite antenne à visser de mesurer le rayonnement électromagnétique autour des aériens, cablage, émetteur etc...

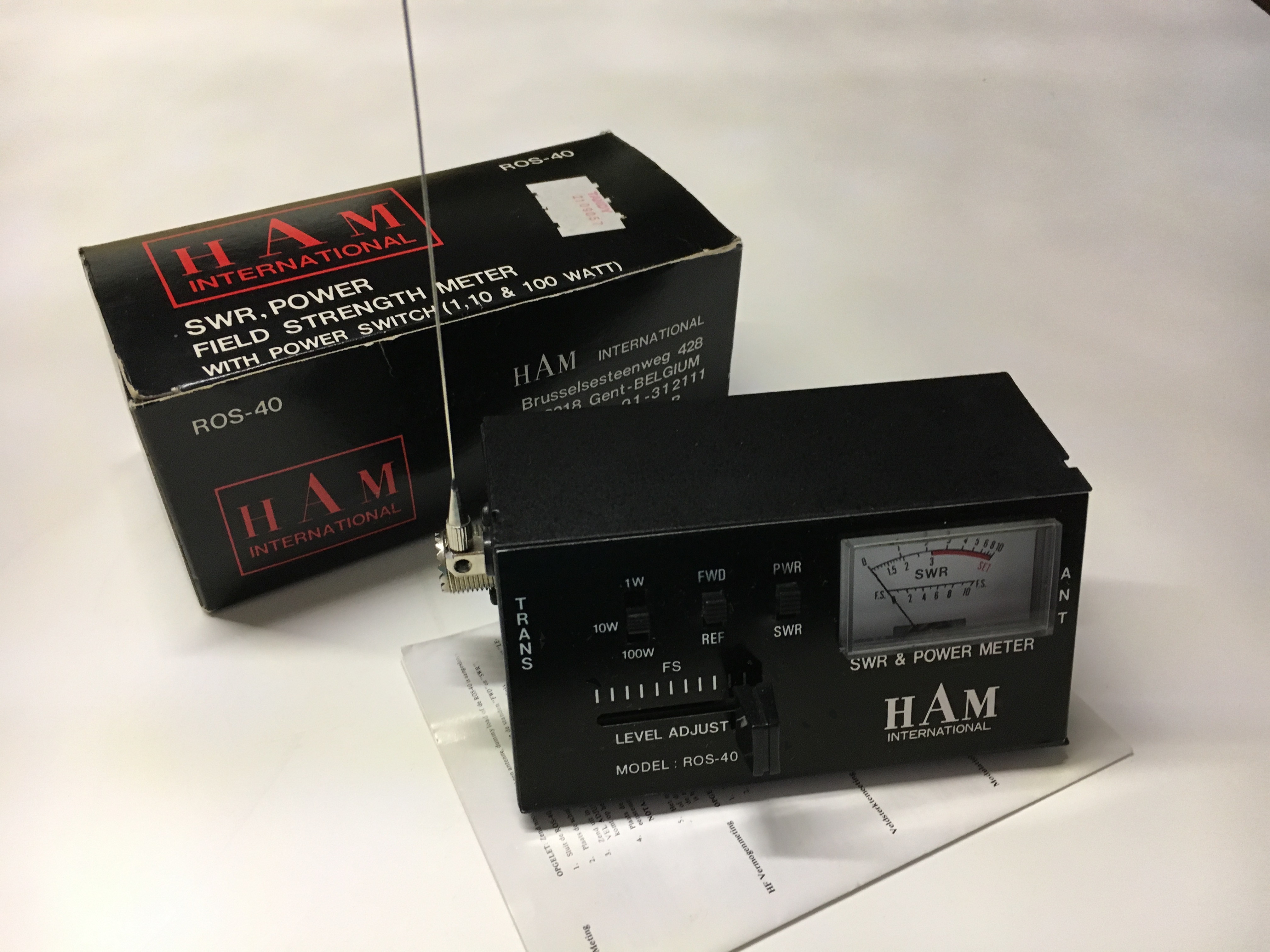

l'exemplaire que je posséde est en excellent état, il a l'antenne du champmètre souvent perdue au fil du temps est elle aussi présente, ainsi que
l'emballage d'origine de chez HAM INTERNATIONAL.
Il a une petite particularité ! Celui-ci a été vendu dans le réseau de la firme TANDY.
