Tous les produits nécessaires à la CB ont été distribués par HAM INTERNATIONAL.Ils permettaient de satisfaire tout en chacun l'ensemble des besoins concernant la mesure et les différents réglages et contrôles de la station d'émission qu'elle soit fixe ou mobile.

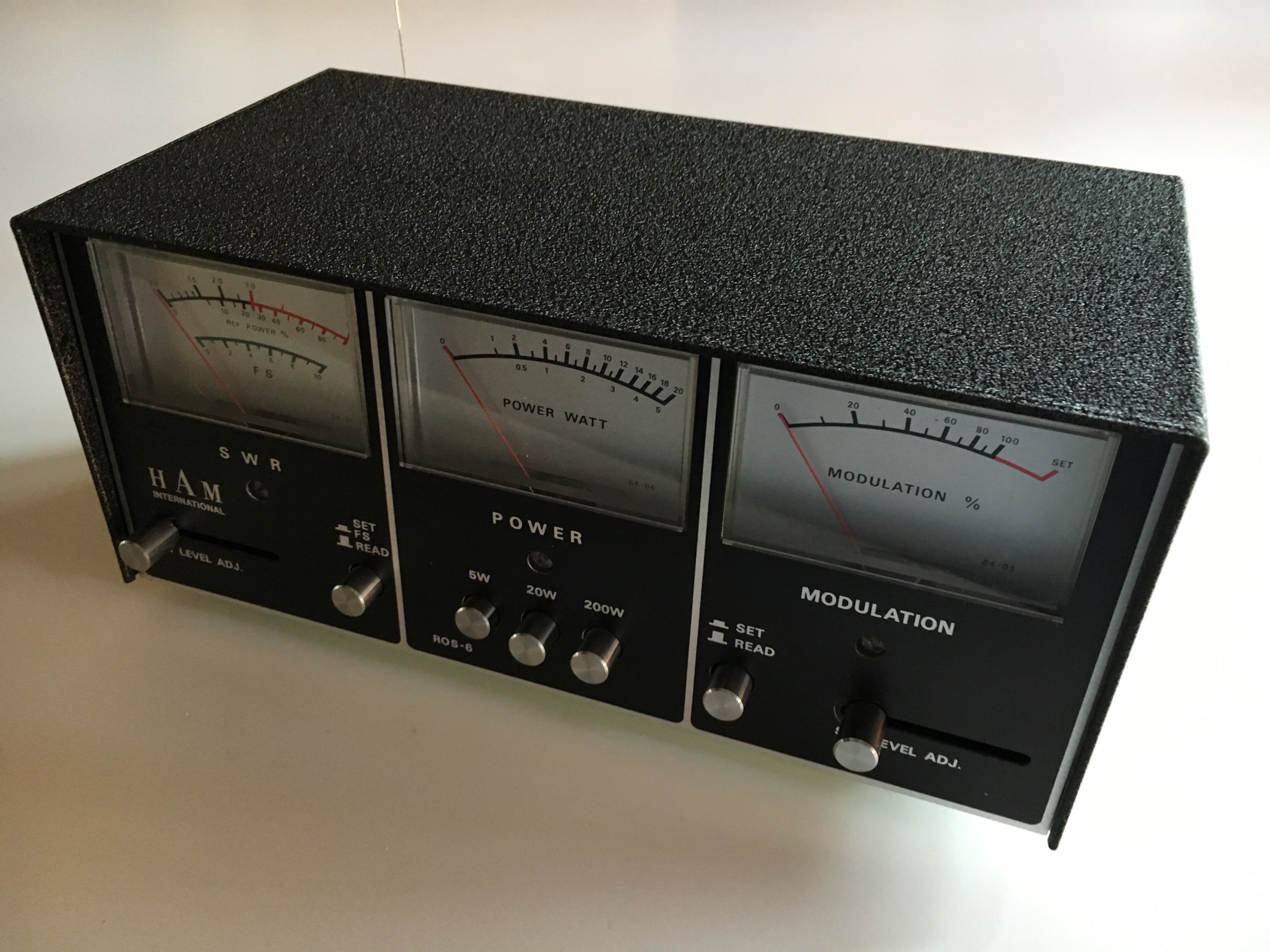

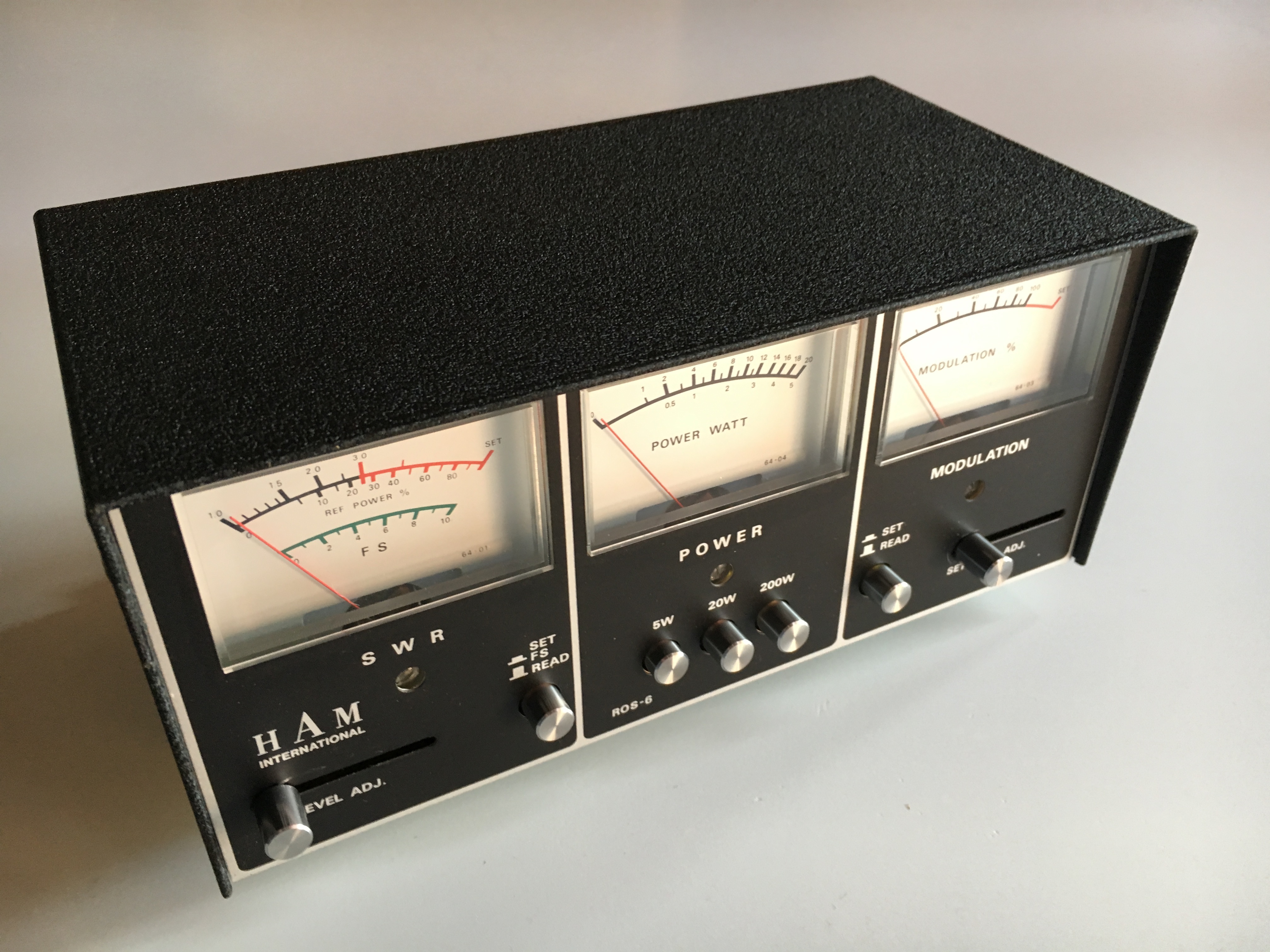

Le ROS-6
est le haut de la gamme de la mesure de chez Ham, il est très complet avec ces trois grands vumétres si caractéristiques.
Il permet 4 types de mesures en 1, le TOS mètre ROS mètre avec un Wattmètre 3 échelles, un Modulomètre ainsi qu'un Champmètre.
Passons en revue ces 4 différentes fonctions.
1ére fonction:
Le rapport d'ondes stationnaires (ROS) et le taux d'ondes stationnaires (TOS)
qui expriment la qualité de l'adaptation d'antenne, à une ligne de transmission, coaxiale ou bifilaire.
La différence entre ROS (Rapport d'ondes stationnaires) et TOS (Taux d'ondes stationnaires)
et simplement l'unité de mesure, Le TOS s'exprime en % tandis que le ROS est un rapport (SWR)
qui se calcule par une formule mathématique sur laquelle nous n'allons pas nous étendre,
bref tout les cibistes savent que le SWR ne doit pas dépasser 1,5 ou 4% au delà, il y a un
risque d'endommager l'étage final de puissance de l'émetteur (PA), un mauvais TOS est aussi égal
à une mauvaise émission, car la puissance dévellopée revient à sa source.
Ce qui n'est pas le but final. Le ROS-6 affiche sur 2 échelles
les 2 mesures rapport et pourcentage.
La 2éme fonction:

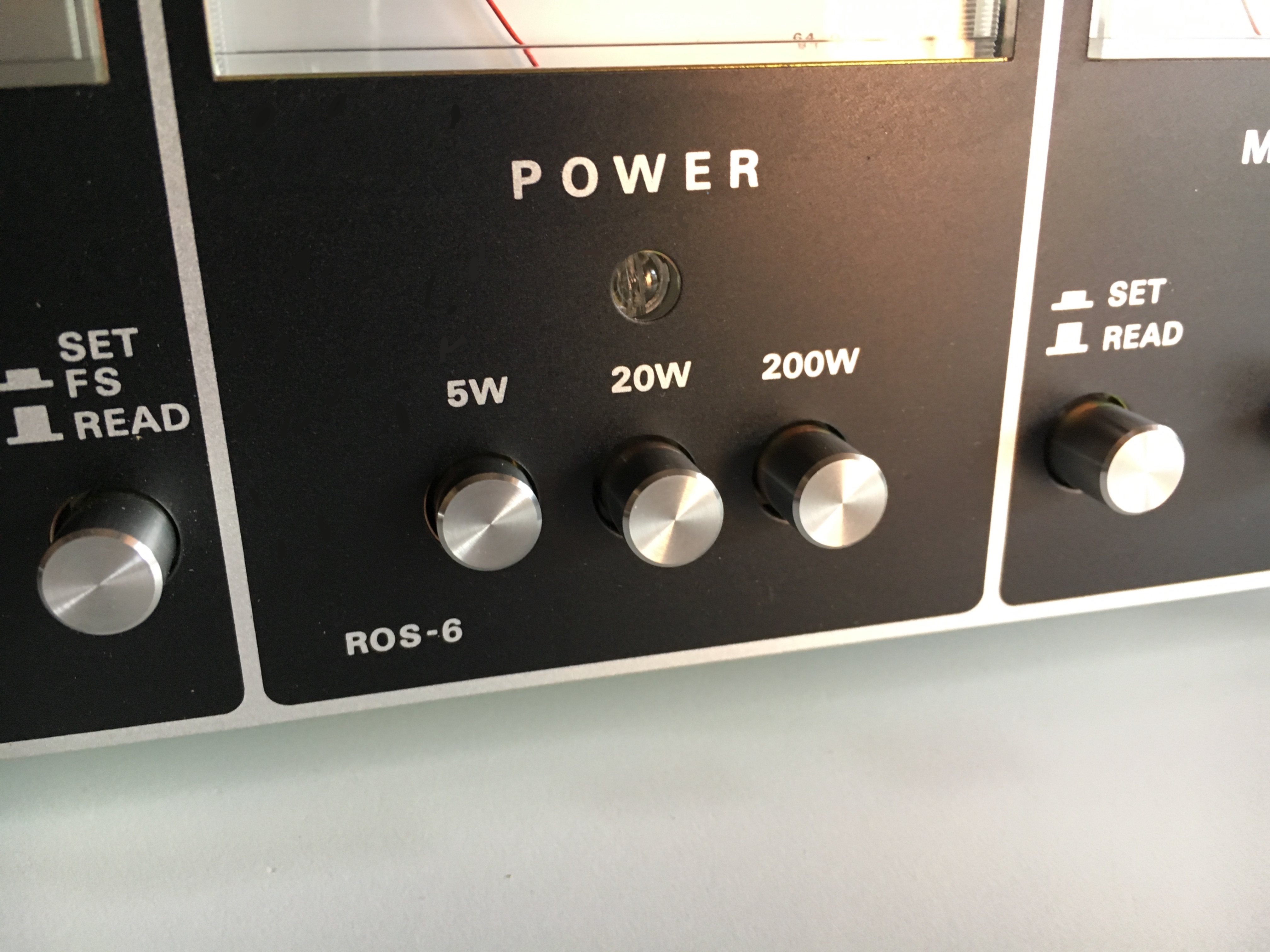

Un wattmètre sur 3 échelles 5W 20W et 200W, il existe une autre version de cet
appareil ou la 3éme echelles va jusqu'a 1000W, cette version est plus rare !
La 3éme fonction:
Un modulomètre permettant de mesurer le taux de modulation en SSB.
La 4éme fonction:

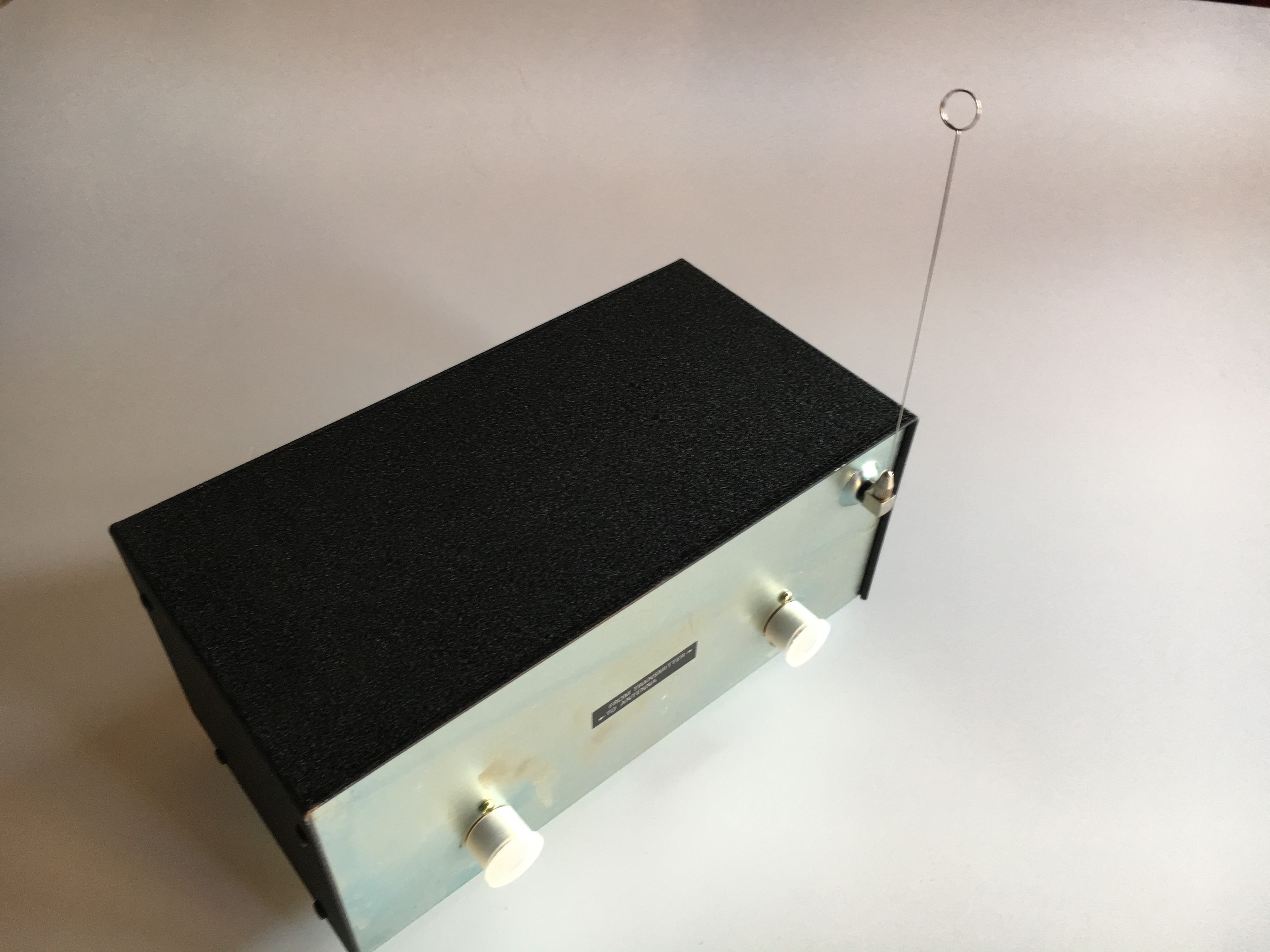

Le ROS-6 à un Champmètre intégré qui permet grace
à sa petite antenne à visser de mesurer le rayonnement électromagnétique autour des aériens, cablage,
émetteur etc...
l'exemplaire que je posséde est en excellent état, il a l'antenne du champmètre souvent perdue au fil du temps. Son utilisation est assez simple, un potentiométre linéaire pour le TOS /ROS permet de le calibrer sur SET, en relachant le switch on passe en position READ qui permet de lire le résultat. La même procédure est à effectuer pour le modulomètre, en ce qui concerne le Wattmètre on se positionne sur la plus grande échelle (pour évité de taper l'aiguille à fond de vumètre) ensuite on diminue suivant la puissance à mesurer.

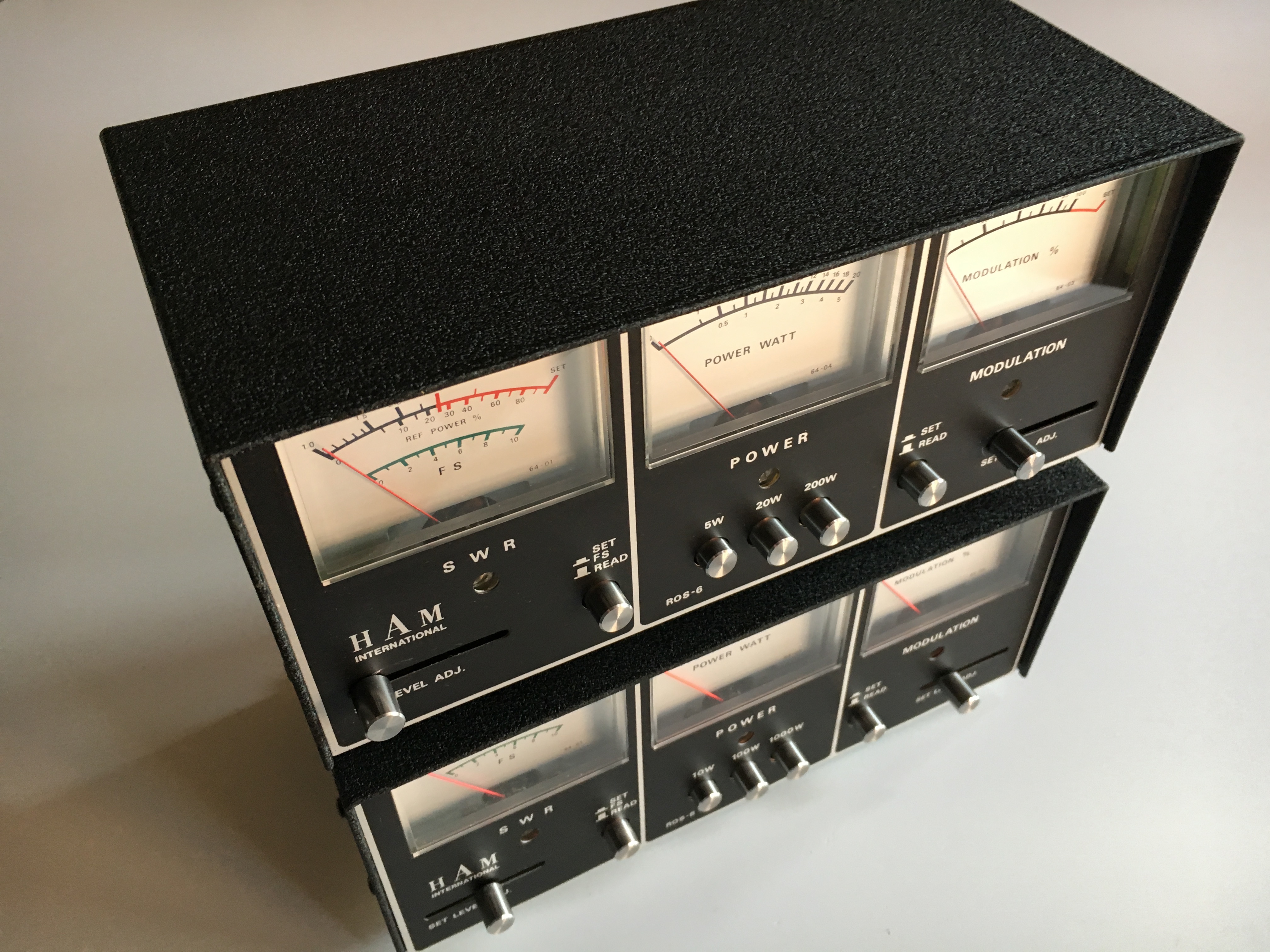

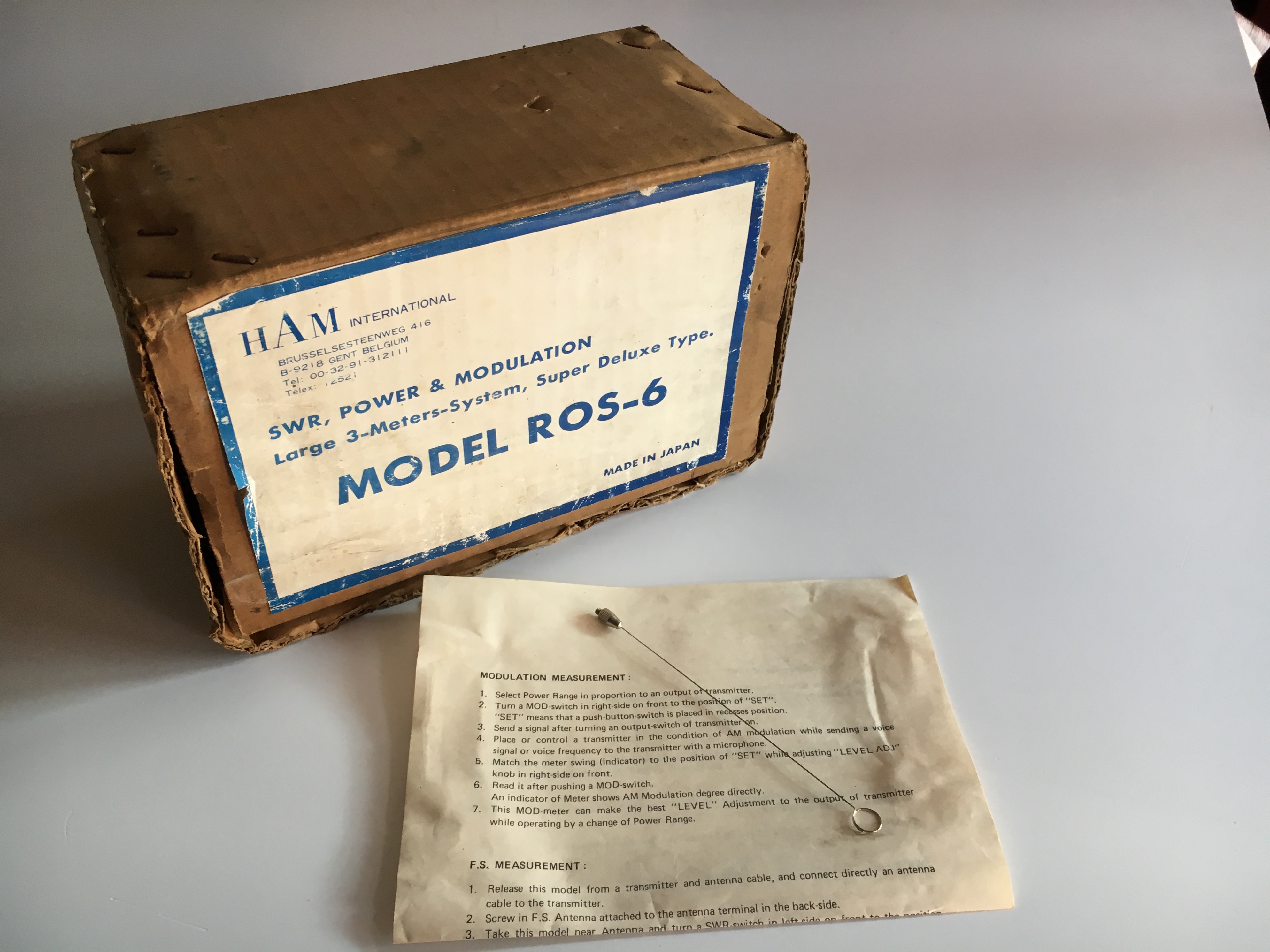

Ce ROS-6, possède sa boite d'origine ainsi que son manuel d'utilisation, il vient de rejoindre son grand frère, la version identique ! sauf le wattmètre qui va jusqu'à 1000W.
