Le Fréquencemètre HFC-03

fait partie de la 2éme et dernière géneration de fréquencemètre distribué par HAM INTERNATIONAL.

Il reprend une grande partie des caractéristiques des modèles précédents, Ces dimensions sont de 165mm x 150 x 60
Si il était correctement étalonné, celui-ci pouvait servir d'instrument de laboratoire avec ses limites évidemment!

Sa plage de mesure et d'affichage se situe entre 0 et 200Mhz séparée entre 2 échelles (0/50 1Khz ou 100Hz et pour la seconde 0/250 Mhz 10 Khz ou 1Khz).

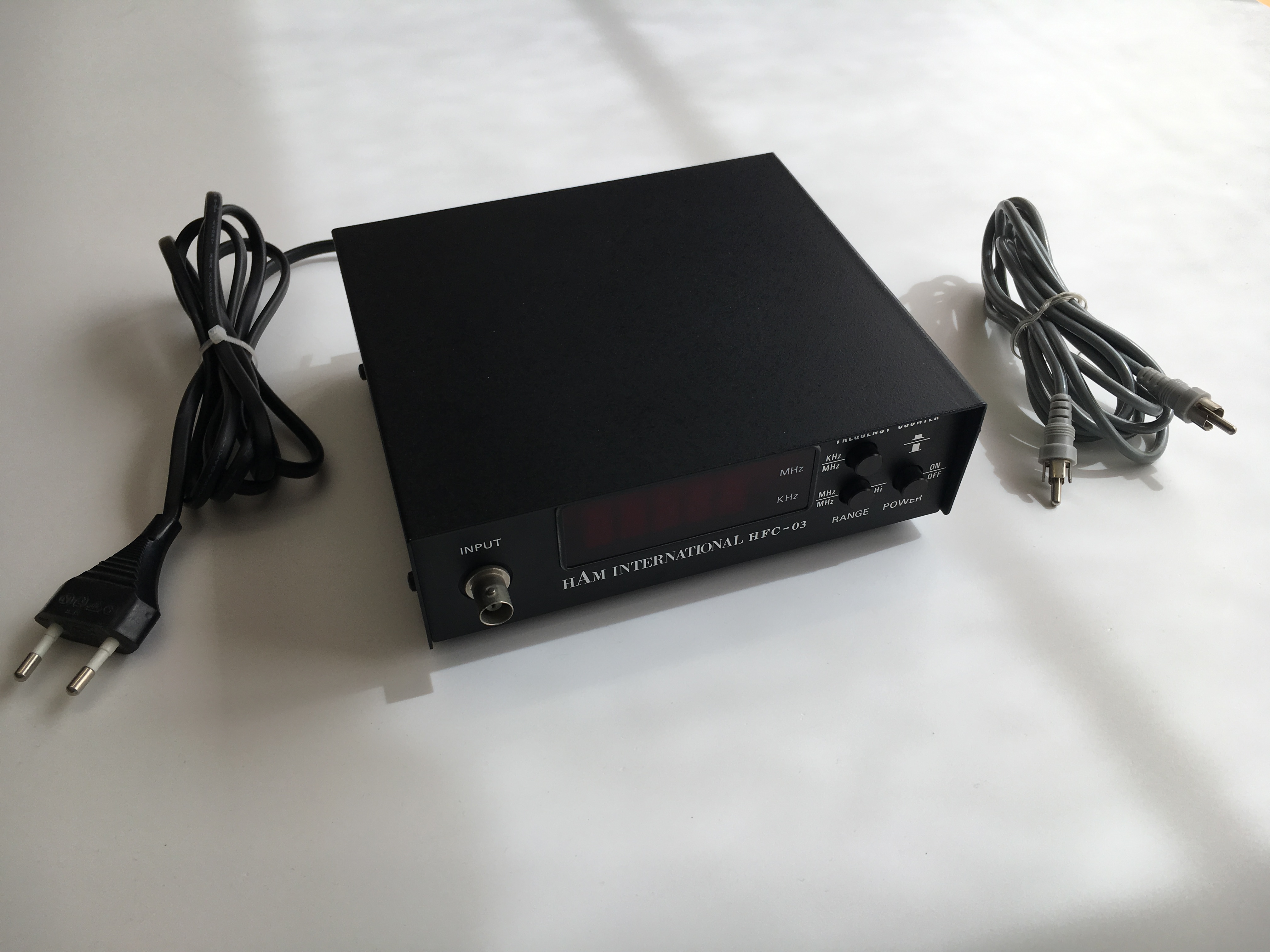

Pour l'alimentation électrique on a le choix entre le secteur 220V AC et le 12V DC.

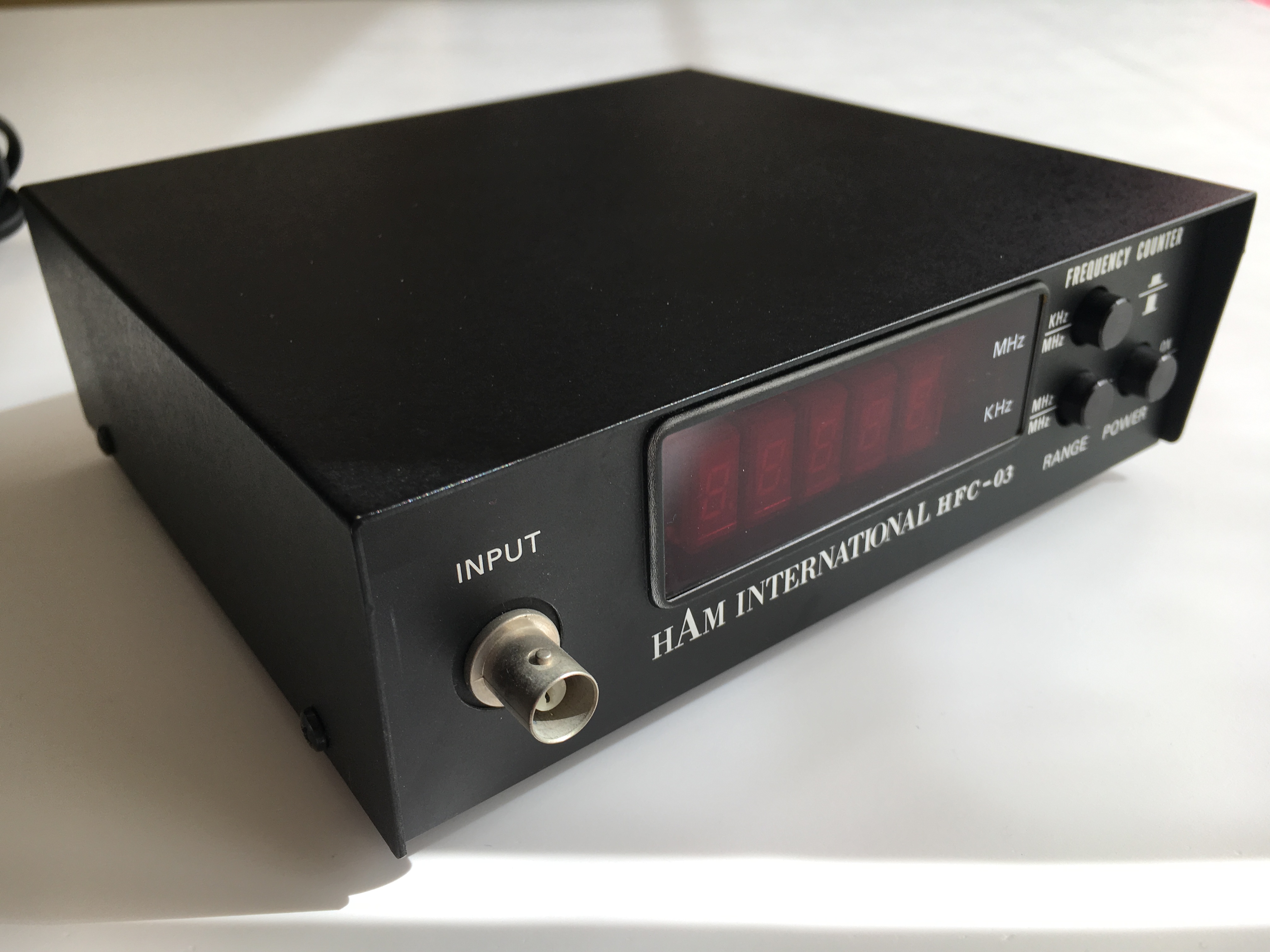

On retrouve 2 connecteurs différents pour l'entrée un RCA sur la face arrière et un BNC sur la face avant.

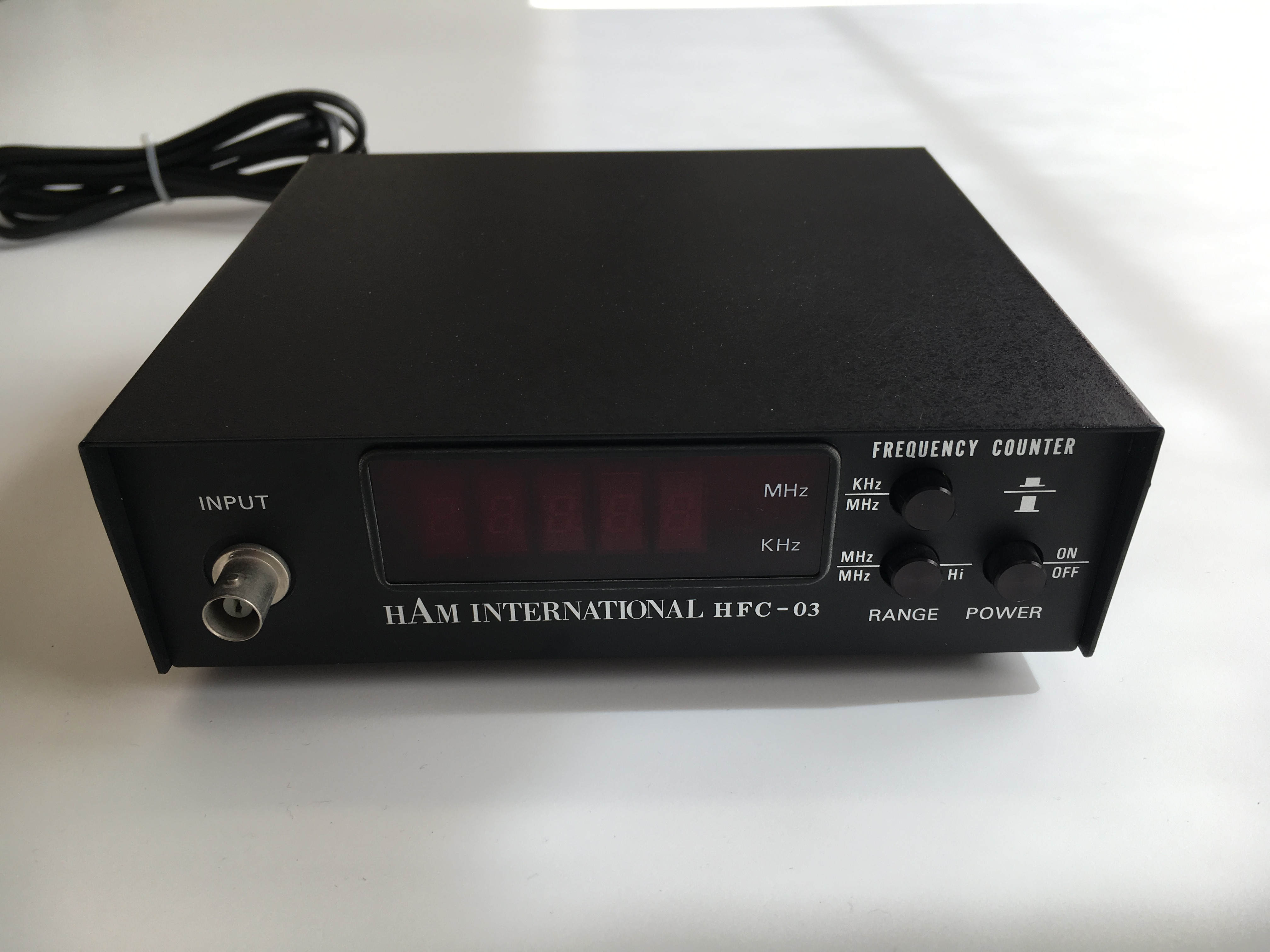

l'affichage est reprit sur 5 digits rouge de 7mm. ainsi que l'interrupteur ON/OFF et le sélecteur de RANGE (échelles).

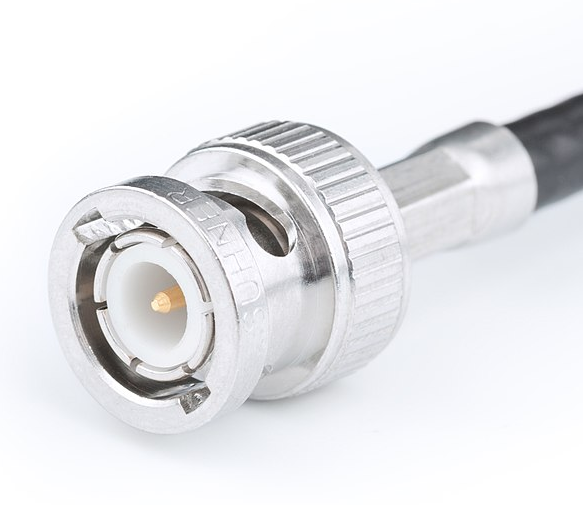

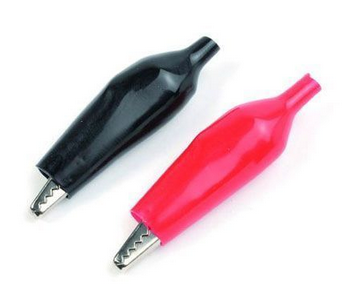

Si on utilise ce type de cordon de mesure BNC -> CROCO on peut aligner un émetteur récepteur correctement

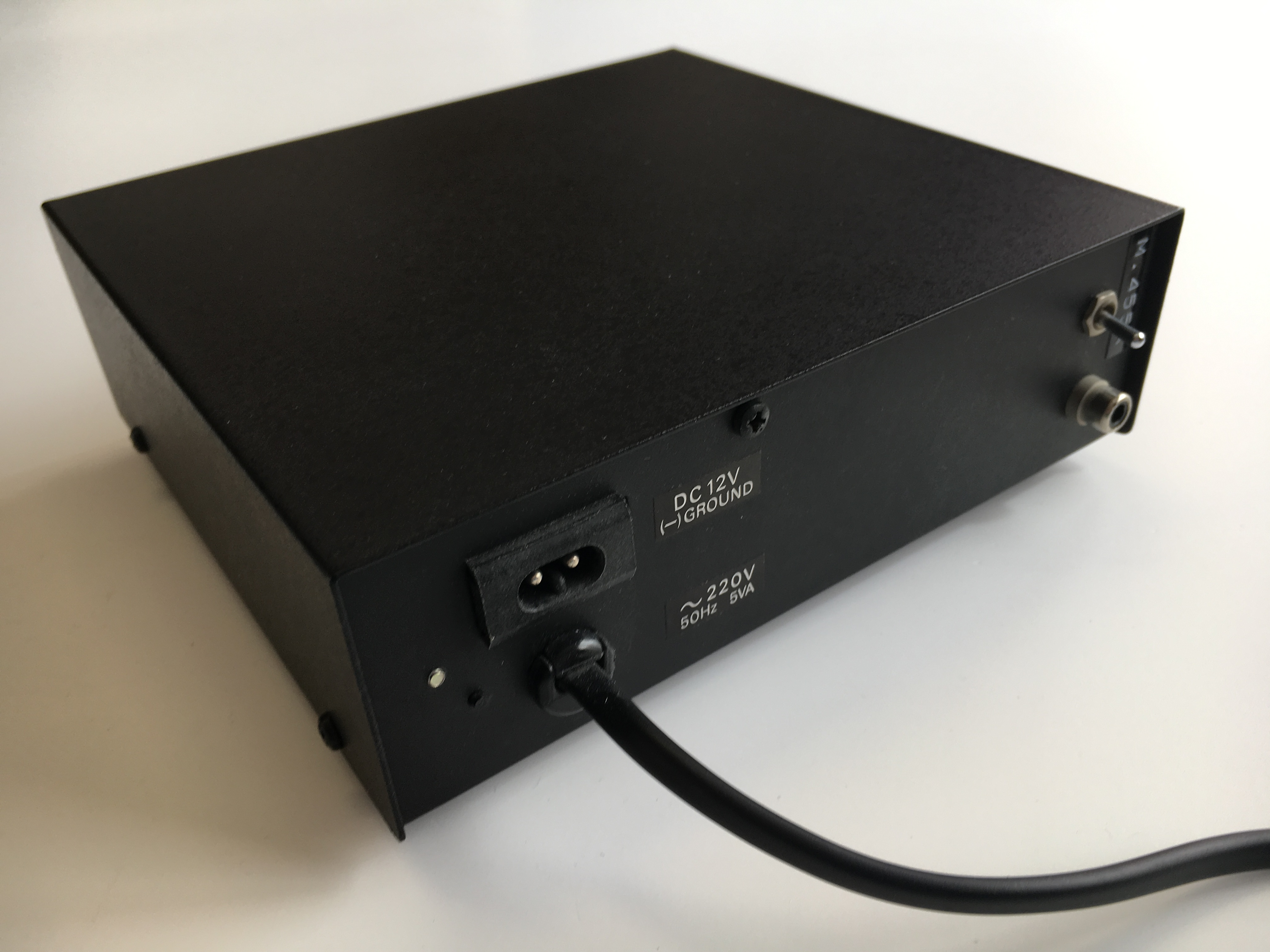

Mon appareil a subi une légére modification, (trés bien executée) un interrupteur sur la face arriére permet comme le HFC-02 d'enlever -455Khz en cas d'utilisation sur un récepteur ou la fréquence intermédiaire serait de 455Khz.
Grâce à un raccordement interne on affiche la fréquence de réception, ce qui n'est pas le cas sur les appareils HAM INTERNATIONAL ou la FI est différente sur chaque bande.


En Conclusion
Ce fréquencemètre de fabrication Japonaise est très sérieux et il est un accessoire trés interéssant dans un shake radio.
